第二节 MRI图像特点
http://www.piccc.com  2005-3-1 22:56:55 ]  【字体:

第二节 MRI图像特点

  一、灰阶成像

  具有一定T1差别的各种组织,包括正常与病变组织,转为模拟灰度的黑白影,则可使器官及其病变成像。MRI所显示的解剖结构非常逼真,在良好清晰的解剖背景上,再显出病变影像,使得病变同解剖结构的关系更明确。

  值得注意的是,MRI的影像虽然也以不同灰度显示,但反映的是MR信号强度的不同或弛豫时间T1与T2的长短,而不象CT图象,灰度反映的是组织密度。

  MRI的图像如主要反映组织间T1特征参数时,为T1加权象(T1weighted image,T1WI),它反映的是组织间T1的差别。如主要反映组织间T2特征参数时,则为T2加权像(T2weighted image,T2WI)。

  因此,一个层面可有T1WI和T2WI两种扫描成像方法。分别获得T1WI与T2WI有助于显示正常组织与病变组织。正常组织,如脑神经各种软组织间T1差别明显,所以T1WI有利于观察解剖结构,而T2WI则对显示病变组织较好。

  在T1WI上,脂肪T1短,MR信号强,影像白;脑与肌肉T1居中,影像灰;脑脊液T1长;骨与空气含氢量少,MR信号弱,影像黑。在T2WI上,则与T1WI不同,例如脑脊液T2长,MR信号强而呈白影。表1-5-2是例举几种组织在T1WI和T2WI上的灰度。

表1-5-2 人体不同组织T1WI和T2WI上的灰度

  脑白质 脑灰质 脑脊液 脂肪 骨皮质 骨髓质 脑膜
T1WI
T2WI 白灰

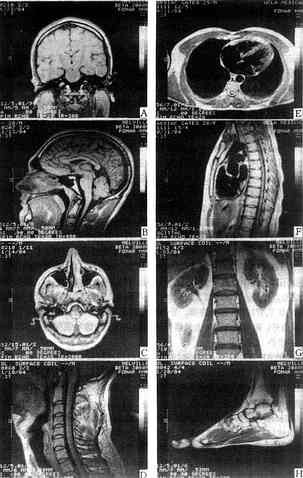

图1-5-4 不同器官结构的MRI
A.B.C.颅脑的冠状面、矢状面及横断面的MRI D.颈部的矢状面MRI
E.F.心脏大血管的横断面和矢状面MRI G.躯干冠状面MRI H.足的矢状面MRI

  二、流空效应

  心血管血液由于流动迅速,使发射MR信号的氢原子核离开接收范围之外,所以测不到MR信号,在T1WI或T2WI中均呈黑影,这就是流空效应(flowing Void)。这一效应使心腔和血管显影(图1-5-4),是CT所不能比拟的。

  三、 三维成像

  MRI可获得人体横面、冠状面、矢状面及任何方向断面的图像,有利于病变的三维定位。一般CT则难于作到直接三维显示,需采用重建的方法才能获得状面或矢状面图像以及三维重建立体像(图1-5-4)。

  四、 运动器官成像

  采用呼吸和心电图门控(gating)成像技术,不仅能改善心脏大血管的MR成像,还可获得其动态图象。
