《医用化学》 > 第四章 原子结构和分子结构

第一节 原子结构

自然界的物质种类繁多,性质各异。不同物质在性质上的差异是由于物质内部结构不同而引起的。在化学反应中,原子核不变,起变化的只是核外电子。要了解物质的性质及其变化规律,有必要先了解原子结构,特别是核外电子的运动状态。



一、核外电子运动的特征

我们知道,地球沿着固定轨道围绕太阳运动,地球的卫星(月球或人造卫星)也以固定的轨道绕地球运转。这些宏观物体运动的共同规律是有固定的轨道,人们可以在任何时间内同时准确地测出它们的运动速度和所在位置。电子是一种极微小的粒子,质量为9.1×10-31kg,在核外的运动速度快(接近光速)。因此电子的运动和宏观物体的运动不同。和光一样,电子的运动具有微粒性和波动性的双重性质。对于质量为m,运动速度为v的电子,其动量为:P=mv

其相应的波长为:

λ=h/P=h/mv (4-1)

式(4-1)中,左边是电子的波长λ,它表明电子波动性的特征,右边是电子的动量P(或mv),它表明电子的微粒性特征,两者通过普朗克常数h联系起来。

实验证明,对于具有波动性的微粒来说,不能同时准确地确定它在空间的位置和动量(运动速度)。也就是说电子的位置测得愈准时,它的动量(运动速度)就愈测不准,反之亦然。但是用统计的方法,可以知道电子在原子中某一区域内出现的几率。

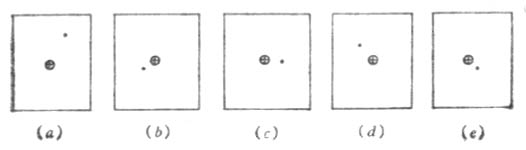

氢原子五次瞬间照像

图4-1 氢原子五次瞬间照像

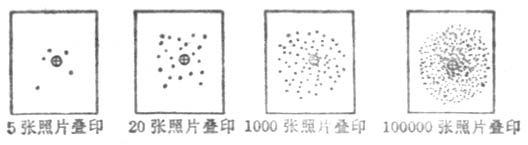

若干张氢原子瞬间照片叠印

图 4-2 若干张氢原子瞬间照片叠印

电子在原子核外空间各区域出现的几率是不同的。在一定时间内,在某些地方电子出现的几率较大。而在另一些地方出现的几率较小。对于氢原子来说,核外只有一个电子。为了在一瞬间找到电子在氢原子核外的确切位置,假定我们用高速照相机先给某个氢原子拍五张照片,得到图4-1所示的五种图象,⊕ 代表原子核,小黑点表示电子。如果给这个氢原子照几万张照片,叠加这些照片(图4-2)进行分析,发现原子核外的一个电子在核外空间各处都有出现的可能,但在各处出现的几率不同。如果用小黑点的疏密来表示电子在核外各处的几率密度(单位体积中出现的几率)大小,黑点密的地方,是电子出现几率密度大的地方;疏的地方,是电子出现几率密度小的地方,如图4-3所示。像这样用小黑点的疏密形象地描述电子在原子核外空间的几率密度分布图象叫做电子云。所以电子云是电子在核外运动具有统计性的一种形象表示法。

氢原子的电子云图

4-4氢原子电子云界面图

图4-3 氢原子的电子云图 4-4氢原子电子云界面图

从图4-3中可见,氢原子的电子云是球形的,离核越近的地方其电子云密度越大。但是由于离原子核越近,球壳的总体积越小,因此在这一区域内黑点的总数并不多。而是在半径为53pm 附近的球壳中电子出现的几率最大,这是氢原子最稳定状态。为了方便,通常用电子云的界面表示原子中电子云的分布情况。所谓界面,是指电子在这个界面内出现的几率很大(95%以上),而在界面外出现的几率很小(5%以下)。



二、核外电子的运动状态

电子在原子中的运动状态,可n,l,m,ms四个量子数来描述。

(一)主量子数n

主量子数n是用来描述原子中电子出现几率最大区域离核的远近,或者说它是决定电子层数的。主量子数的n的取值为1,2,3…等正整数。例如,n=1代表电子离核的平均距离最近的一层,即第一电子层;n=2代表电子离核的平均距离比第一层稍远的一层,即第二电子层。余此类推。可见n愈大电子离核的平均距离愈远。

在光谱学上常用大写拉丁字母K,L,M,N,O,P,Q代表电子层数。

主量子数(n)1234567
电子层符号KLMNOPQ

主量子数n是决定电子能量高低的主要因素。对单电子原子来说,n值愈大,电子的能量愈高。但是对多电子原子来说,核外电子的能量除了同主量子数n有关以外还同原子轨道(或电子云)的形状有关。因此,n值愈大,电子的能量愈高这名话,只有在原子轨道(或电子云)的形状相同的条件下,才是正确的。

(二)副量子数l

副量子数又称角量子数。当n给定时,l可取值为0,1,2,3…(n-1)。在每一个主量子数n中,有n个副量子数,其最大值为n-1。例如n=1时,只有一个副量子数,l=0,n=2时,有两个副量子数,l=0,l=1。余此类推。按光谱学上的习惯l还可以用s,p,d,f等符号表示。

l0123
光谱符号spdF

副量子数l的一个重要物理意义是表示原子轨道(或电子云)的形状。L=0时(称s轨道),其原子轨道(或电子云)呈球形分布(图4-5);l=1时(称p轨道),其原子轨道(或电子云)呈哑铃形分布(图4-6);…

电子云图

p电子

图4-5 s电子云图4-6 p电子

副量子数l的另一个物理意义是表示同一电子层中具有不同状态的亚层。例如,n=3时,l可取值为0,1,2。即在第三层电子层上有三个亚层,分别为s,p,d亚层。为了区别不同电子层上的亚层,在亚层符号前面冠以电子层数。例如,2s是第二电子层上的亚层,3p是第三电子层上的p亚层。表4-1列出了主量子数n,副量子数l及相应电子层、亚层之间的关系。

表4-1 主量子数n,副量子数l及其相应电子层亚层之间的关系

n电子层l亚层
1101s
2202s
12p
3303s
13p
23d
4404s
14p
24d
34f

前已述及,对于单电子体系的氢原子来说,各种状态的电子能量只与n有关。但是对于多电子原子来说,由于原子中各电子之间的相互作用,因而当n相同,l不同时,各种状态的电子能量也不同,l愈大,能量愈高。即同一电子层上的不同亚层其能量不同,这些亚层又称为能级。因此副量子数l的第三个物理意义是:它同多电子原子中电子的能量有关,是决定多电子原子中电子能量的次要因素。

(三)磁量子数m

磁量子数m决定原子轨道(或电子云)在空间的伸展方向。当l给定时,m的取值为从-l到+l之间的一切整数(包括0在内),即0,±1,±2,±3,…±l,共有2l+1个取值。即原子轨道(或电子云)在空间有2l+1个伸展方向。原子轨道(或电子云)在空间的每一个伸展方向称做一个轨道。例如,l=0时,s电子云呈球形对称分布,没有方向性。m只能有一个值,即m=0,说明s亚层只有一个轨道为s轨道。当l=1时,m可有-1,0,+1三个取值,说明p电子云在空间有三种取向,即p亚层中有三个以x,y,z轴为对称轴的px,py,pz轨道。当l=2时,m可有五个取值,即d电子云在空间有五种取向,d亚层中有五个不同伸展方向的d轨道(图4-7)。

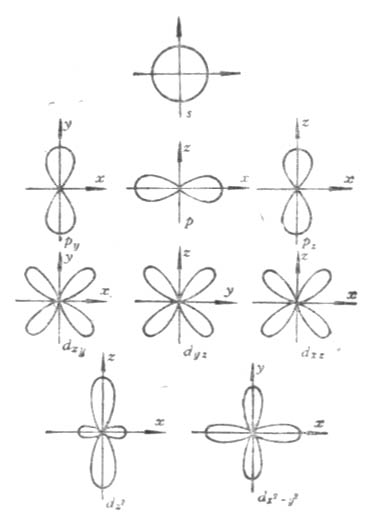

s,p,d电子云在空间的分布

图4-7 s,p,d电子云在空间的分布

n,l相同,m 不同的各轨道具有相同的能量,把能量相同的轨道称为等价轨道。

(四)自旋量子数ms

原子中的电子除绕核作高速运动外,还绕自己的轴作自旋运动。电子的自旋运动用自旋量子数ms表示。ms 的取值有两个,+1/2和-1/2。说明电子的自旋只有两个方向,即顺时针方向和逆时针方向。通常用“↑”和“↓”表示。

综上所述,原子中每个电子的运动状态可以用n,l,m,ms四个量子数来描述。主量子数n决定电子出现几率最大的区域离核的远近(或电子层),并且是决定电子能量的主要因素;副量子数l决定原子轨道(或电子云)的形状,同时也影响电子的能量;磁量子数m决定原子轨道(或电子云)在空间的伸展方向;自旋量子数ms决定电子自旋的方向。因此四个量子数确定之后,电子在核外空间的运动状态也就确定了。



三、核外电子的排布规律

(一)最低能量原理

所谓最低能量原理是,原子核外的电子,总是尽先占有能量最低的原子轨道,只有当能量较低的原子轨道被占满后,电子才依次进入能量较高的轨道,以使原子处于能量最低的稳定状态。

原子轨道能量的高低为:

1.当n相同,l不同时,轨道的能量次序不s<p<d<f。例如,E3S<E3P<E3d。

2.当n不同,l相同时,n愈大,各相应的轨道能量愈高。例如,E2S<E3S<E4S。

3.当n和l都不相同时,轨道能量有交错现象。即(n-1)d轨道能量大于ns轨道的能量,(n-1)f轨道的能量大于np轨道的能量。在同一周期中,各元素随着原子序数递增核外电子的填充次序为ns,(n-2)f,(n-1)d,np。

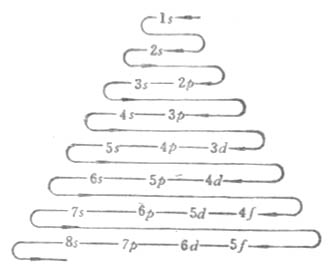

核外电子填充次序如图4-8所示。

电子填充的次序

图4-8 电子填充的次序

(二)鲍里(Pauli)不相容原理

鲍里不相容原理的内容是:在同一原子中没有四个量子数完全相同的电子,或者说在同一原子中没有运动状态完全相同的电子。例如,氦原子的1s轨道中有两个电子,描述其中一个原子中没有运动状态的一组量子数(n,l,m,ms)为1,0,0,+1/2,另一个电子的一组量子数必然是1,0,0,-1/2,即两个电子的其他状态相同但自旋方向相反。根据鲍里不相容原理可以得出这样的结论,在每一个原子轨道中,最多只能容纳自旋方向相反的两个电子。于是,不难推算出各电子层最多容纳的电子数为2n2个。例如,n=2时,电子可以处于四个量子数不同组合的8种状态,即n=2时,最多可容纳8个电子,见下表。

N22222222
L00111111
M0000+1+1-1-1
ms+1/2-1/2+1/2-1/2+1/2-1/2+1/2-1/2

在等价轨道中,电子尽可能分占不同的轨道,且自旋方向相同,这就叫洪特规则。

洪特规则实际上是最低能量原理的补充。因为两个电子同占一个轨道时,电子间的排斥作用会使体系能量升高,只有分占等价轨道,才有利于降低体系的能量。例如,碳原子核外有6个电子,除了有2个电子分布在1s轨道,2个电子分布在2s轨道外,另外2个电子不是占1个2p轨道,而是以自旋相同的方向分占能量相同,但伸展方向不同的两个2p轨道。碳原子核外6个电子的排布情况如下:

碳原子核外6个电子的排布情况

作为洪特规则的特例,等价轨道全充满,半充满或全空的状态是比较稳定的。全充满、半充满和全空的结构分别表示如下:

全充满、半充满和全空的结构分别表示

用洪特规则可以解释为什么Cr原子的外层电子排布为3d54s1而不是3d44s2,Cu原子的外层电子排布为3d104s1而不是3d94s2。

应该指出,核外电子排布的原理是从大量事实中概括出来的一般规律,绝大多数原子核外电子的实际排布与这些原理是一致的。但是随着原子序数的增大,核外电子排布变得复杂,用核外电子排布的原理不能满意地解释某些实验的事实。在学习中,我们首先应该尊重事实,不要拿原理去适应事实。也不能因为原理不完善而全盘否定原理。科学的任务是承认矛盾,不断地发展这些原理,使之更加趋于完善。



四、元素的电负性

元素的原子在分子中吸引电子的能力叫元素的电负性。元素的电负性愈大,表示该元素原子吸引电子的能力愈大,生成阴离子的倾向愈大。反之,吸引电子的能力愈小,生成阳离子的倾向愈大。表4-2列出了元素的电负性数值。元素的电负性是相对值,没有单位。通常规定氟的电负性为4.0(或锂为1.0),计算出其他元素的电负性数值。从表4-2可以看出,元素的电负性具有明显的周期性。电负性的周期性变化和元素的金属性、非金属性的周期性变化是一致的。同一周期内从左到右,元素的电负性逐渐增大,同一主族内从上至下电负性减小。在副族中,电负性变化不规则。在所有元素中,氟的电负性(4.0)最大,非金属性最强,钫的电负性(0.7)最小,金属性最强。一般金属元素的电负性小于2.0,非金属元素的电负性大于2.0,但两者之间没有严格的界限,不能把电负性2.0作为划分金属和非金属的绝对标准。

表4-2 元素的电负性

LiBe      H   BCNOF
1.01.5      2.1   2.02.53.03.54.0
NaMg          AlSiPSCl
0.91.2          1.51.82.12.53.0
KCaScTiVCrMnFeCoNiCuZnGaGeAsSeBr
0.81.01.31.51.61.61.51.81.81.91.91.61.61.82.02.42.8
RbSrYZrNbMoTcRuRhPdAgCdInSnSbTeI
0.81.01.21.41.61.81.92.22.22.21.91.71.71.81.92.12.5
CsBaLa~LuHfTaWReOsIrPtAuHgTlPbBiPoAt
0.70.91.1~1.21.31.51.71.92.22.22.22.41.91.81.81.92.02.2
FrRaAcThHaUNp~No
0.70.91.11.31.41.41.4~1.3

素电负性的大小,不仅能说明元素的金属性和非金属性,而且对讨论化学键的类型,元素的氧化数和分子的极性等都有密切关系。
