《预防医学》 > 第十七章 统计表和统计图

二、统计图

统计图(statistical diagram)一般是根据统计表的资料,用点、线、面或立体图像鲜明地表达其数量或变化动态。医学统计常用的有线图、直方图、长条图、圆形图和统计地图等。



(一)制图通则

1.

2.要有确切的标题和编号,其位置通常安排在图体下面。

3.在同一图内比较几种不同的事物时,须用不同的线条或颜色表示,并附图例说明。图例位置要与图体协调、美观;如有碍于形象,则不要放在图体内。

4.有纵轴和横轴为坐标的图形,一般都以第一象限为准则作图,以两轴交点为起点,纵、横轴都应有标目,并注明尺度的数量单位。



(二)医学常用统计图及绘制法

1.线图(line diagram)

(1)适用于连续变量资料。说明某事物因时间、条件推移而变迁的趋势。

(2)横轴常用以表示某事物的连续变量,纵轴多表示率、频率或均数。

(3)纵轴采用算术尺度,从零开始。如果图形的最低点与零点差距很大,则可在纵轴基部作折断口,使线段降低以求美观。横轴可以不从零开始,如果以组段为单位,则每组均以组段下限为起点。但绘图的坐标点则应以组段中点为宜。

(4)同一图内不宜有太多曲线,以免混淆不清。如有几条线作对比,则用不同线形来区别,并有图例说明。

例17-5 根据成都学龄前儿童生长发育的3年追踪调查,身高的年增长值按性别分组统计比较如表17-5和图17-1。因为身高发育是连续性变量资料,用曲线图来表示是适宜的。该图很微妙地反映出儿童少年生长发育期的规律:女孩身高从8岁起增长很快,10岁左右达到突增高峰。男孩则在10岁起才迅速增长,13岁左右达突增高峰。这和生理上女孩青春期了育比男防早一些,是十分吻合的。

表17-5  1979~1982年成都学龄前儿童身高年增长值(cm)

(岁)
人数均数标准误人数均数标准误
7~725.900.931086.070.94
8~1985.881.012135.421.58
9~3225.171.132346.181.84
10~3515.261.533386.781.72
11~3566.492.303706.591.72
12~3227.722.453165.131.96
13~2967.932.382933.752.16
14~2664.552.612001.461.27
15~1733.162.121211.241.10

资料来源:张兴儒等 中华预防医学杂志21(6):338,1987年

成都市男女学生平均身高年增长值曲线

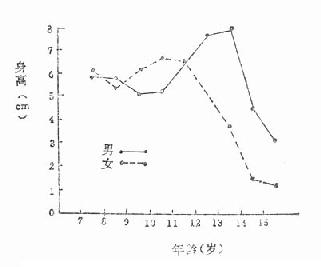

图17-1 成都市男女学生平均身高年增长值曲线

另外不有一种线图叫半对数线图(semilogline diagram),纵轴用对数尺度,横轴仍用算术尺度。这种图常用于比较两组相对数的比值相差较大的动态数列。原因是同样的增长速度在对数尺度上的距离是相等的。例如表17-6中的三组数据,由时间A到B分别绘在算术格纸(图17-2a)和半对数格纸(17-2b)上,呈现两种不同的结果。a图三条直线坡度相差悬殊,这是三组数据的绝对差相差悬殊之故;b图则因三组数据的对数差相等,下降坡度亦一样。

三组数据绘在算术(a)和半对数(b)格纸上的线图比较

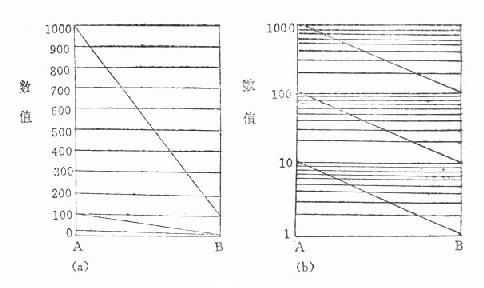

图17-2 三组数据绘在算术(a)和半对数(b)格纸上的线图比较

表17-6 绝对差与对数差的比较

A→B绝对差(A-B)相对比(A/B)对数差(IgA - IgB)
1000→10090010Lg1000-lg100=3-2=1
100→109010Lg100-lg10=2-1=1
10→1910Lg10-lg1=1-0=1

下例进一步说明半对数线图应用的实际意义。

例17-6 美国疾病控制中心(CDC)报道,自从应用白喉类毒素作为儿童常规免疫接种后,白喉发病率和死亡率明显下降,但病死率仍停留在一定水平上。三者动态变化表达如图17-3。

应用类毒素免疫接种后的白喉发病率、死亡率和病死率的动态变化比较(1920~1975年)

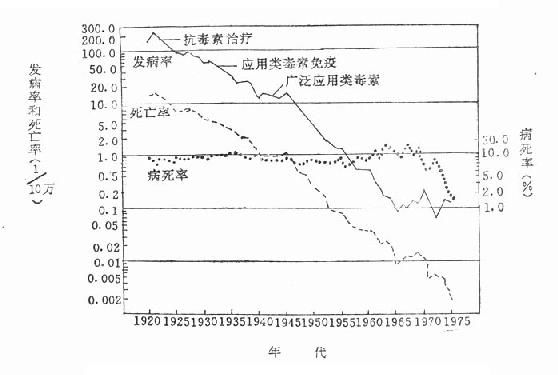

图17-3 应用类毒素免疫接种后的白喉发病率、死亡率和病死率的动态变化比较(1920~1975年)

(资料来源:CDCNo.12,1978,Atlanta,Ca,USA)

该图很形象地表明在55年内白喉发病率和死亡率下降速度基本一致。但两组数据的前后绝对差却很悬殊,如果用算术格纸来描绘,直观上将产生发病率下降坡度明显大于死亡率下降的错觉。图中还反映了白喉病死率自1920~1970年间变化不明显,与白喉死亡率不同;这里存在两个率的含义不同的原故,本教材的第二十四章将予阐明。

2.直方图(histogram)

(1)直方图是以面积表示数量,适用于表达连续性资料的频数或频率分布。

(2)横轴表示变量,尺度可以不从零开始。同一轴上的尺度必须相等。

(3)作图时各直条的宽度应等于组距,高度应等于该组的频数或频率。组距相等的分组资料才能作图,否则应先换算成相等组距。以下是120例T3比值频数表作图(图17-4)。

120例正常血浆结合125I-Ts树脂摄取比值分布

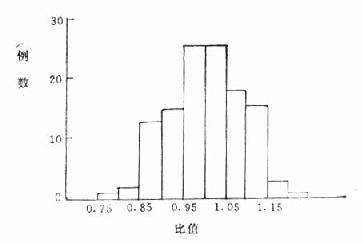

图17-4 120例正常血浆结合125I-Ts树脂摄取比值分布

将各组直方的顶端中点相连,即成多边图,也可用来表示连续性资料的频数颁布情况。

3.直条图(bar chart)

(1)直条图是用等宽直条的和长短来表示各统计量的大小,适用于彼此独立的资料互相比较,有单式和复式两种。

(2)作图时,一般是以横轴为直条图的基线,纵轴表示频数或频度,从零开始;直条间的距离一般以条宽的1/2为宜。排列顺序若非自然顺序资料,则按由高到低的次序排列,便于比较。

(3)复式直条图的制图要求与单式相同,但每组的直条最好不要过多,同组直条间不留空隙,组内各直条排列次序要前后一致。

例17-7 上海县统计了1960~1962年和1978~1980年两段时期的居民前10位死亡原因。现将其中可配比的9对资料绘成直条图(图17-5)比较如下。

上海县居民在1960~1962年与1978~1980年间死亡原因变化的比较

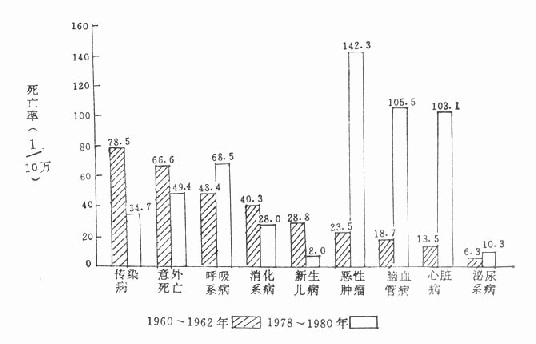

图17-5 上海县居民在1960~1962年与1978~1980年间死亡原因变化的比较

资料来源:GuXingyuan et al ,AJPH72(Sup.)p.22,1982

该图给人的鲜明印象是原居首位的传染病死亡率与第6位的恶性肿瘤死亡率互易位;同时脑血管病和心脏病分别进到第2位和第3位。

4.百分条图(percentchart)

用以表达构成比的图形,绘制简便,而且可将多条并列作比较,以阐明疾病的动态变化。

例17-8 某矿采用湿式作业,粉尘浓度明显下降。若干年后,新发矽肺减少,历年存活矽肺患者的期别也随之发生变化。作者根据表17-7统计资料绘制百分条图比较如图17-6。

5.圆形图(circulargraph)

用途同百分条图,是以圆的半径将圆面分割成多个大小不等扇形来表达构成比。作图法是先将各个百分比乘以3.60,获得圆心角度数,按其大小排列从0时开始,且量角器顺时针方向划分为一系列扇形。图17-7是某厂某年工伤分析百分比图。

表17-7 某矿1961~1965年矽肺患者期别构成比

矽肺分期1961年1962年1963年1964年1965年
例数%例数%例数%例数%例数%
4850.55447.86143.96441.36739.9
3334.74136.35338.16038.76639.3
1414.81815.92518.03120.03520.8
合计95100.0113100.0139100.0155100.0168100.0

某矿1961~1965年各期存活矽肺构成比的动态

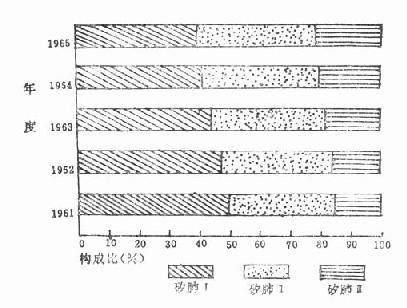

图17-6 某矿1961~1965年各期存活矽肺构成比的动态

某年某厂工伤病例百分比

图17-7 某年某厂工伤病例百分比

6.点图(scatterdiagram)

表示两种事物变量的相关性和趋势。医学上常用于观察两种生理指标之间的动态变化关系,或临床上两项检测结果之间的量变关系。点图绘测方法是先绘出适学的坐标,一般以两轴正交点为0点,但也可按两变量的全距中最小值起点加以高速调整。x变量定在横轴,y变量定在纵轴;然后将每受检者测得两变量值,找出P(x,y)所在的方位,并绘出各自的坐标点。最后根据点的颁布情况进行分析。

例17-9 某中学测得最高年级100名男生身高、体重的结果,绘成点图如图17-8。

7.疾病状况动态结构图

是有目的地观察几种主要病伤类别构成的动态,从而评价卫生工作效果,指导以后工作的规划和策略。图17-9是美国1900~1973年间11种主要传染病历年占总死亡率百分比的动态;从1900年占40%到1970年仅6%;相应的中风、肿瘤和心脏病在该期间从20%上升到59%;意外事故死亡所占比重则变化不大。

以上只介绍几种常用统计图、表范例和绘制通则,读者可根据资料内容和需要灵活运用和发展。

某年某校100名男生身高体重相关图

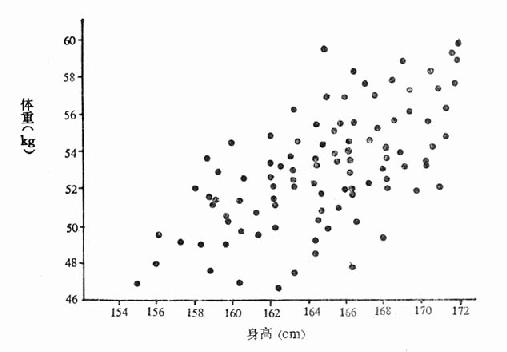

图17-8 某年某校100名男生身高体重相关图

1900~1973年间美国传染病和慢性疾病死亡率构成动态变化

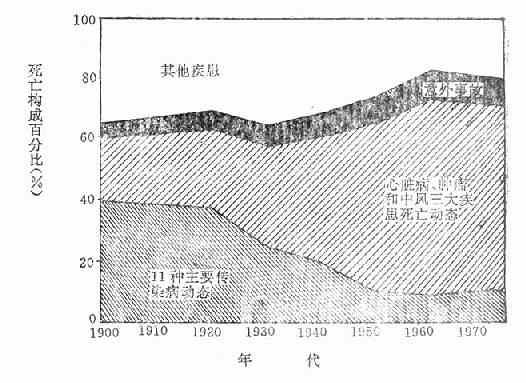

图17-9 1900~1973年间美国传染病和慢性疾病死亡率构成动态变化
