第三节 X线检查技术
http://www.piccc.com  2005-3-1 22:57:01 ]  【字体:

第三节 X线检查技术

  X线图像是由从黑到白不同灰度的影像所组成。这些不同灰度的影像反映了人体组织结构的解剖及病理状态。这就是赖以进行X线检查的自然对比。对于缺乏自然对比的组织或器官,可人为地引入一定量的在密度上高于或低于它的物质,便产生人工对比。因此,自然对比和人工对比是X线检查的基础。

  一、普通检查

  包括荧光透视和摄影。

  荧光透视(fluoroscopy):简称透视。为常用X线检查方法。由于荧光亮度较低,因此透视一般须在暗室内进行。透视前须对视力行暗适应。采用影像增强电视系统,影像亮度明显增强,效果更好。透视的主要优点是可转动患者体位,改变方向进行观察;了解器官的动态变化,如心、大血管搏动、膈运动及胃肠蠕动等;透视的设备简单,操作方便,费用较低,可立即得出结论等。主要缺点是荧屏亮度较低,影像对比度及清晰度较差,难于观察密度与厚度差别较少的器官以及密度与厚度较大的部位。例如头颅、腹部、脊柱、骨盆等部位均不适宜透视。另外,缺乏客观记录也是一个重要缺点。

  X线摄影(radiography):所得照片常称平片(plain film)。这是应用最广泛的检查方法。优点是成像清晰,对比度及清晰度均较好;不难使密度、厚度较大或密度、厚度差异较小部位的病变显影;可作为客观记录,便于复查时对照和会诊。缺点是每一照片仅是一个方位和一瞬间的X线影像,为建立立体概念,常需作互相垂直的两个方位摄影,例如正位及侧位;对功能方面的观察,不及透视方便和直接;费用比透视稍高。

  这两种方法各具优缺点,互相配合,取长补短,可提高诊断的正确性。

  二、特殊检查

  体层摄影(tomography):普通X线片是X线投照路径上所有影像重迭在一起的总和投影。一部分影像因与其前、后影像重迭,而不能显示。体层摄影则可通过特殊的装置和操作获得某一选定层面上组织结构的影像,而不属于选定层面的结构则在投影过程中被模糊掉。其原理如图1-1-6所示。体层摄影常用以明确平片难于显示、重迭较多和处于较深部位的病变。多用于了解病变内部结构有无破坏、空洞或钙化,边缘是否锐利以及病变的确切部位和范围;显示气管、支气管腔有无狭窄、堵塞或扩张;配合造影检查以观察选定层面的结构与病变。

  软线摄影:采用能发射软X线的钼靶管球,用以检查软组织,特别是乳腺的检查。

  其他:特殊检查方法尚有①放大摄影,采用微焦点和增大人体与照片距离以显示较细微的病变;②荧光摄影,荧光成像基础上进行缩微摄片,主要用于集体体检;③记波摄影,采用特殊装置以波形的方式记录心、大血管搏动,膈运动和胃肠蠕动等。

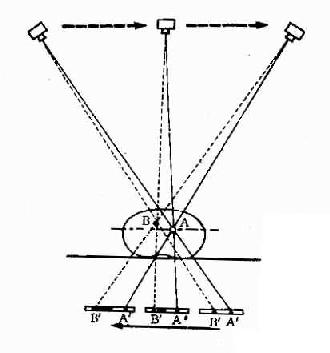

图1-1-6 体层摄影原理示意图

  在曝光时,X线管与胶片作相反方向移动,而移动的轴心即在选定层面的平面上。结果,在被检查的部位内,只有选定的一层结构始终投影在胶片上的固定位置(A'),从而使该层面的结构清楚的显影,而其前后各层结构则因曝光时,在胶片上投影的位置不断移动而成模糊影像(B')

  三、造影检查

  人体组织结构中,有相当一部分,只依靠它们本身的密度与厚度差异不能在普通检查中显示。此时,可以将高于或低于该组织结构的物质引入器官内或周围间隙,使之产生对比以显影,此即造影检查。引入的物质称为造影剂(contrast media)。造影检查的应用,显著扩大了X线检查的范围。

  (一)造影剂 按密度高低分为高密度造影和低密度造影剂两类。

  1.高密度造影剂 为原子序数高、比重大的物质。常用的有钡剂和碘剂。

  钡剂为医用硫酸钡粉末,加水和胶配成。根据检查部位及目的,按粉末微粒大小、均匀性以及用水和胶的量配成不同类型的钡混悬液,通常以重量/体积比来表示浓度。硫酸钡混悬液主要用于食管及胃肠造影,并可采用钡气双重对比检查,以提高诊断质量。

  碘剂种类繁多,应用很广,分有机碘和无机碘制剂两类。

  有机碘水剂类造影剂注入血管内以显示器官和大血管,已有数十年历史,且成为常规方法。它主要经肝或肾从胆道或泌尿道排出,因而广泛用于胆管及胆囊、肾盂及尿路、动脉及静脉的造影以及作CT增强检查等。70年代以前均采用离子型造影剂。这类高渗性离子型造影剂,可引起血管内液体增多和血管扩张,肺静脉压升高,血管内皮损伤及神经毒性较大等缺点,使用中可出现毒副反应。70年代开发出非离子型造影剂,它具有相对低渗性、低粘度、低毒性等优点,大大降低了毒副反应,适用于血管、神经系统及造影增强CT扫描。惜费用较高,目前尚难于普遍使用。

  上述水溶性碘造影剂有以下类型:①离子型,以泛影葡胺(urografin)为代表;②非离子型以碘苯六醇(iohexol)、碘普罗胺(iopromide)碘必乐(iopamidol)为代表;③非离子型二聚体,以碘曲仑(iotrolan)为代表。

  无机制碘剂当中,布什化油(lipoidol)含碘40%,常用于支气管、瘘管子官输入卵管造影等。碘化油造影后吸收极慢,故造影完毕应尽可能吸出。

  脂肪酸碘化物的碘苯酯(pantopaque),可注入椎管内作脊髓造影,但近来已用非离子型二聚体碘水剂。

  2.低密度造影剂 为原子序数低、比重小的物质。目前应用于临床的有二氧化碳、氧气、空气等。在人体内二氧化碳吸收最快,空气吸收最慢。空气与氧气均不能注入正在出血的器官,以免发生气栓。可用于蛛网膜下腔、关节囊、腹腔、胸腔及软组织间隙的造影。

  (二)造影方式 有以下两种方式。

  1.直接引入 包括以下几种方式;①口服法:食管及胃肠钡餐检查;②灌注法:钡剂灌肠,支气管造影,逆行胆道造影,逆行泌尿道造影,瘘管、脓腔造影及子宫输卵管造影等;③穿剌注入法:可直接或经导管注入器官或组织内,如心血管造影,关节造影和脊髓造影等。

  2.间接引入 造影剂先被引入某一特定组织或器官内,后经吸收并聚集于欲造影的某一器官内,从而使之显影。包括吸收性与排泄性两类。吸收性如淋巴管造影。排泄性如静脉胆道造影或静脉肾盂造影和口服法胆襄造影等。前二者是经静脉注入造影剂后,造影剂聚集于肝、肾,再排泄入胆管或泌尿道内。后者是口服造影剂后,造影剂经肠道吸收进入血循环,再到肝胆并排入胆襄内,即在蓄积过程中摄影,现已少用。

  (三)检查前准备造影反应的处理 各种造影检查都有相应的检查前准备和注意事项。必须严格执行,认真准备,以保证检查效果和患者的安全。应备好抢救药品和器械,以备急需。

  在造影剂中,钡剂较安全,气体造影时应防止气栓的发生。静脉内气栓发生后应立即将患者置于左侧卧位,以免气体进入肺动脉。造影反应中,以碘造影剂过敏较常见并较严重。在选用碘造影剂行造影时,以下几点值得注意:①了解患者有无造影的禁忌证,如严重心、肾疾病和过敏体质等;②作好解释工作,争取患者合作;③造影剂过敏试验,一般用1ml30%的造影剂静脉注射,观察15分钟,如出现胸闷、咳嗽、气促、恶心呕吐麻疹等,则为阳性,不宜造影检查。但应指出,尽管无上述症状,造影中也可发生反应。因此,关键在于应有抢救过敏反应的准备与能力;④作好抢救准备,严重反应包括周围循环衰竭和心脏停搏、惊厥、喉水肿肺水肿哮喘发作等。遇此情况,应立即终止造影并进行抗休克、抗过敏和对症治疗呼吸困难应给氧,周围循环衰竭应给去甲肾上腺素,心脏停搏则需立即进行心脏按摩

  四、X线检查方法的选择原则

  X线检查方法的选择,应该在了解各种X线检查方法的适应证、禁忌证和优缺点的基础上,根据临床初步诊断,提出一个X线检查方案。一般应当选择安全、准确、简便而又经济的方法。因此,原则上应首先考虑透视或拍平片,必要时才考虑造影检查。但也不是绝对的,例如不易为X线穿透的部位,如颅骨就不宜选择透视,而应摄平片。有时两三种检查方法都是必须的,例如对于某些先天性心脏病,准备手术治疗的患者,不仅需要胸部透视与平片,还必须作心管造影。对于可能产生一定反应和有一定危险的检查方法,选择时更应严格掌握适应证,不可视作常规检查加以滥用,以免给患者带痛苦和损失。
