第二节 X线图像特点
http://www.piccc.com  2005-3-1 22:57:02 ]  【字体:

第二节 X线图像特点

  X线图像是X线束穿透某一部位的不同密度和厚度组织结构后的投影总和,是该穿透路径上各层投影相互叠加在一起的影像。正位X线投影中,它既包括有前部,又有中部和总后的组织结构。重叠的结果,能使体内某些组织结构的投影因累积增益而得到很好的显示,也可使体内另一些组织结构的投影因减弱抵消而较难或不能显示。

  由于X线束是从X线管向人体作锥形投射,因此,将使X线影像有一定程度放大并产生伴影(图1-1-4)。伴影使X线影像的清晰度减低。

  锥形投射还可能对X线影像产生如图1-1-5所示的影响。处于中心射线部位的X线影像,虽有放大,但仍保持被照体原来的形状,并无图像歪曲或失真;而边缘射线部位的X线影像,由于倾斜投射,对被照体则既有放大,又有歪曲。

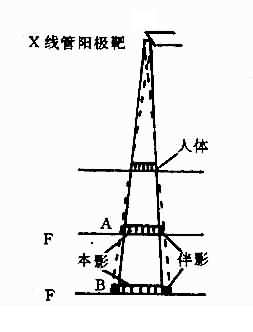

图1-1-4 X线管阳极靶对X线投影的(放大与晕影)焦点面使X线投影放
大并产生伴影。当荧屏或胶片(F)由A移至B时,投影将更放大,伴影也增大

图1-1-5 斜射投照对X线投影的影响(歪曲失真)同样的球体,由于倾斜投射,
使投影变形,呈蛋形(S2);中心射线部分的投影(S1),有放大,但仍呈球形
